WO2025083588 - VARIABLE RESISTANCE PEDAL ASSEMBLY

National phase entry is expected:
Publication Number WO/2025/083588
Publication Date 24.04.2025
International Application No. PCT/IB2024/060161
International Filing Date 16.10.2024
Title [English] VARIABLE RESISTANCE PEDAL ASSEMBLY [French] ENSEMBLE PÉDALE À RÉSISTANCE VARIABLE
Applicants ** KA GROUP AG Hohlstrasse 511 8048 Zürich, CH
Inventors ** PERRYMAN, Roy Mac 17305 Camillia Trails Conroe, Texas 77302, US JOHANSSON, Mattias Getared 102 523 98 Hökerum, SE
Priority Data 63/590,667  16.10.2023  US

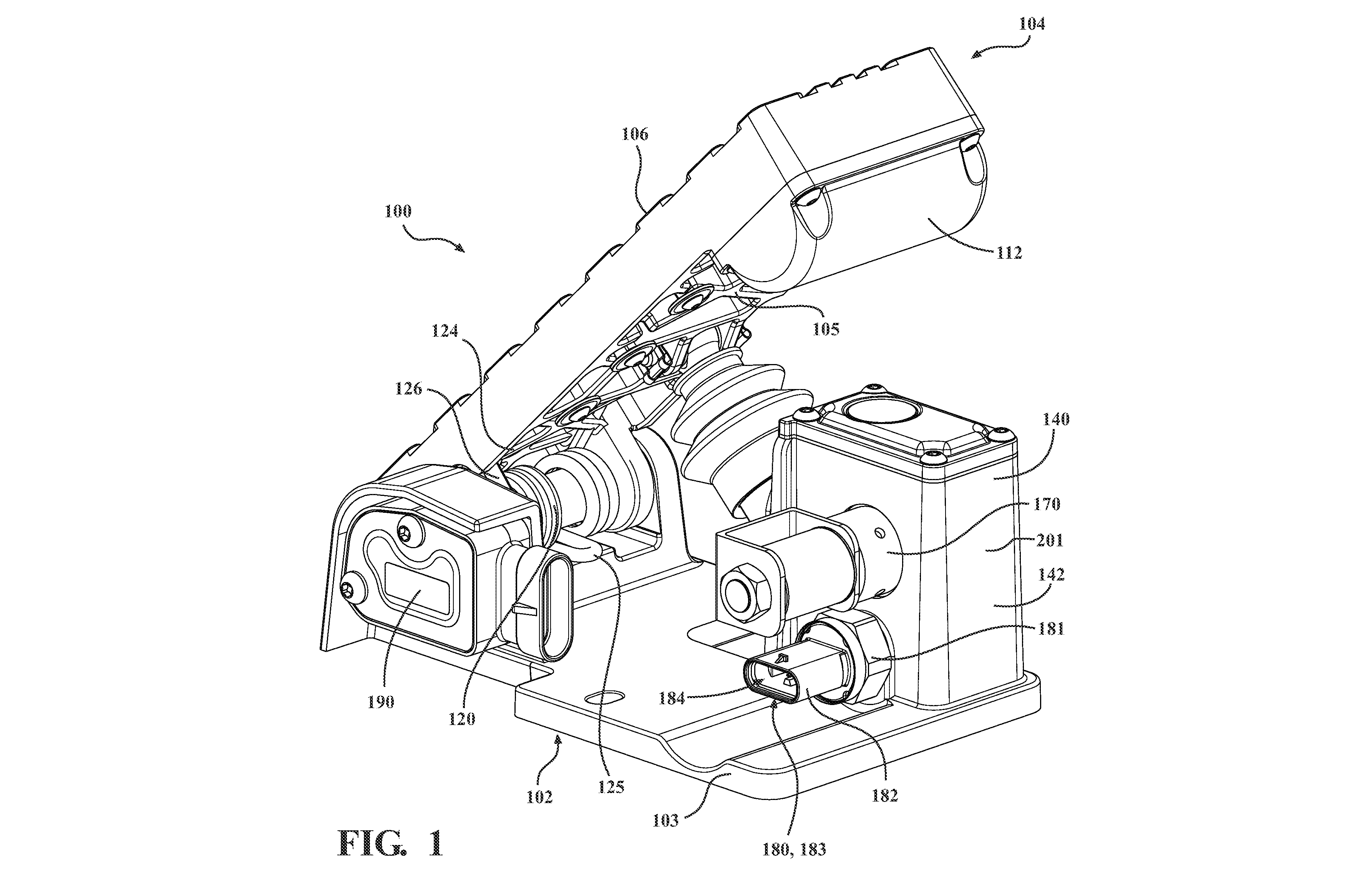

front page image
Application details
International Searching Authority
Translation

Recalculate

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country Stages Total
China Filing 1437
EPO Filing, Examination 8567
Japan Filing 570
South Korea Filing 579
USA Filing, Examination 4035
+ Add country
MasterCard Visa
Total: 15188
QUOTE TO EMAIL ONLINE QUOTE
Abstract [English] A variable resistance pedal assembly (100) for use in a vehicle includes a pedal (104) pivotally moveable between a plurality of operational states including a first operational state, a second operational state and an infinite number of intermediate operational states between the first and second operational states. The assembly also includes a hydraulic damper (130) to dynamically control an effort of the pedal in one or more of the operational states and during one or more movements between the operational states and a pedal position sensor (190) coupled to the pedal. The assembly also includes a controller (200) electrically coupled to each of a fluid valve (170), a fluid temperature sensor (183), an optional fluid pressure sensor (180), and a pedal position sensor with the controller pre-programmed to choose a valve position for the fluid valve based upon at least a measured pedal position that correlates to one of the operational states and a measured temperature. [French] La présente invention concerne un ensemble pédale à résistance variable (100) destiné à être utilisé dans un véhicule, comprenant une pédale (104) pouvant pivoter entre une pluralité d'états de fonctionnement, notamment un premier état de fonctionnement, un second état de fonctionnement et un nombre infini d'états de fonctionnement intermédiaires entre le premier et le second état de fonctionnement. L'ensemble comprend également un amortisseur hydraulique (130) pour commander dynamiquement un effort de la pédale dans un ou plusieurs des états de fonctionnement et pendant un ou plusieurs mouvements entre les états de fonctionnement et un capteur de position de pédale (190) couplé à la pédale. L'ensemble comprend également un dispositif de commande (200) couplé électriquement à une vanne de fluide (170), un capteur de température de fluide (183), un capteur de pression de fluide facultatif (180) et un capteur de position de pédale, le dispositif de commande étant préprogrammé pour choisir une position de vanne de fluide en fonction d'au moins une position de pédale mesurée qui correspond à l'un des états de fonctionnement et d'une température mesurée.
