Publication Number
WO/2024/213197
Publication Date
17.10.2024
International Application No.
PCT/DE2024/100187
International Filing Date
08.03.2024
Title
[German]
BÜRSTENMODUL ZUR BESTROMUNG EINES ROTORS EINER ELEKTRISCHEN ANTRIEBSMASCHINE EINES KRAFTFAHRZEUGS
[English]
BRUSH MODULE FOR SUPPLYING CURRENT TO A ROTOR OF AN ELECTRIC DRIVE MACHINE OF A MOTOR VEHICLE
[French]
MODULE DE BALAI POUR L'ALIMENTATION EN COURANT D'UN ROTOR D'UNE MACHINE D'ENTRAÎNEMENT ÉLECTRIQUE D'UN VÉHICULE AUTOMOBILE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors **
DUPKE, Stefan
See 3
95339 Neuenmarkt, DE
Priority Data
102023109026.7
11.04.2023
DE
×
Application details
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Abstract
[German]
Vorgeschlagen ist ein Bürstenmodul (1) zur Bestromung eines Rotors einer elektrischen Antriebsmaschine eines Kraftfahrzeugs, mit einem wärmeableitenden Metalltragkern (2), auf jeder von dessen Bodenflächen (3, 4) eine separate ström isolierende Zwischenplatte (5, 6) und hierauf jeweils eine separate ström leitende Bürstentragplatte (7, 8) mit wenigstens einer Bürstentasche (9, 10) gestapelt sind, wobei von einem freiliegenden Außenrand (16) des Metalltragkerns (2) einteilig mehrere Finger (17) zur ortsfesten Anbindung des Bürstenmoduls (1 ) an eine Umgebungskonstruktion (37) abstehen, wobei von einer metalltragkernseitigen Deckfläche (18, 19) jeder Zwischenplatte (5, 6) einteilig mehrere durch respektive Öffnungen (20) des Metalltragkerns (2) geführte Axialsteckstifte (21, 22) mit jeweils einer Sackbohrung (23, 24) hierin wegragen, welche endstirnseitig in Öffnungen (25, 26) der jeweils anderen Zwischenplatte (6, 5) auslaufen, und wobei, von einer Ober- und einer Unterseite (27, 28) des Bürstenmoduls (1 ) aus betrachtet, jeweils ein Teilstapel der aufeinander liegenden Elemente Bürstentragplatte (7, 8), Zwischenplatte (5, 6), Metalltragkern (2) und Zwischenplatte (6, 5) gebildet ist, welcher jeweilige Teilstapel über von einer Außenseite (30, 31 ) der jeweiligen Bürstentragplatte (7, 8) ausgehende Verbindungsmittel (29) gefügt ist, welche sich durch Öffnungen (32, 33) in Letztgenannter erstrecken sowie in den Sackbohrungen (23, 24) der Axialsteckstifte (21, 22) enden.
[English]

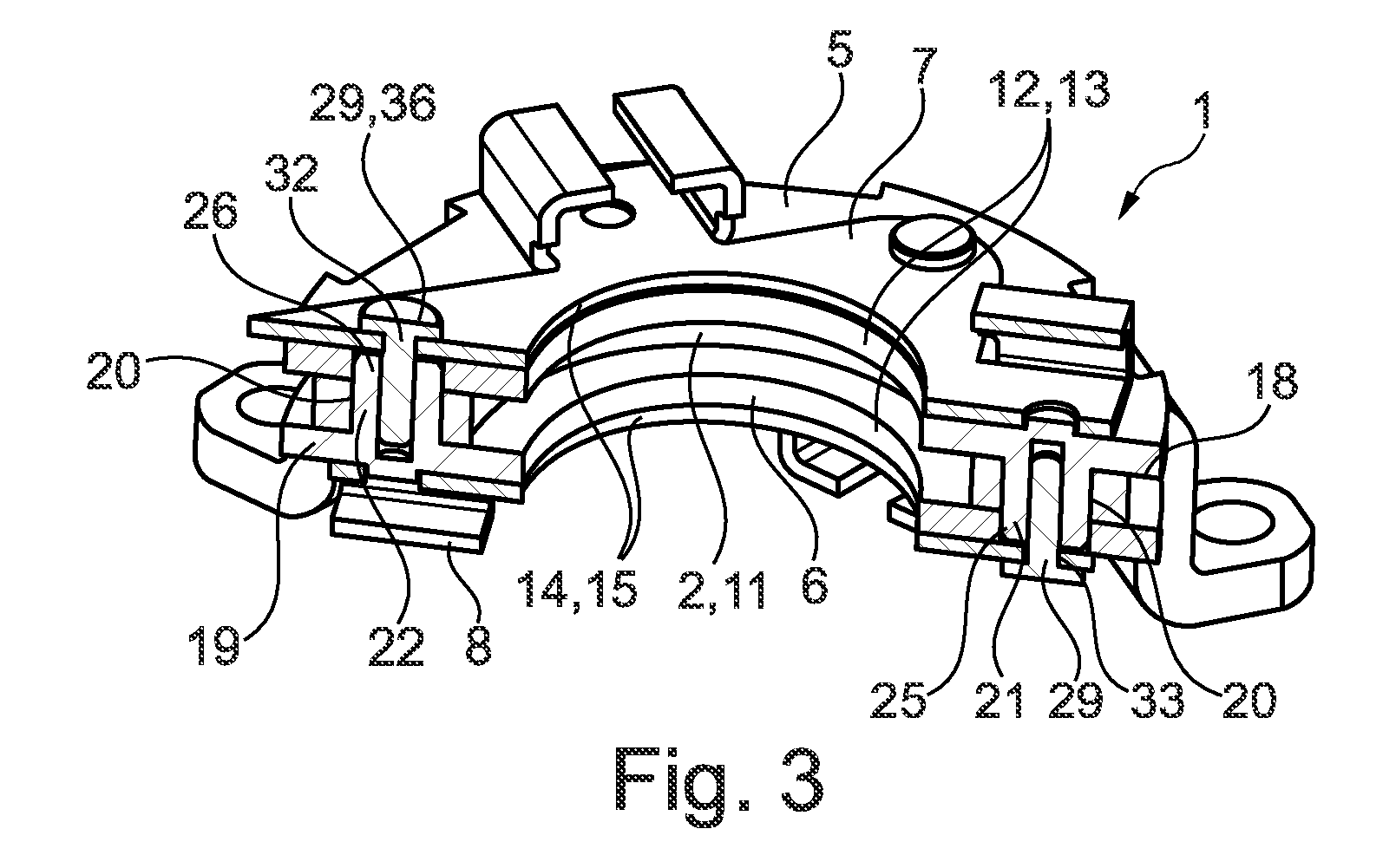

The invention relates to a brush module (1) for supplying current to a rotor of an electric drive machine of a motor vehicle, said brush module comprising a heat-dissipating metal support core (2), on each of the base surfaces (3, 4) of which a separate electrically insulating intermediate plate (5, 6) and, on each intermediate plate, a separate electrically conductive brush support plate (7, 8) having at least one brush pocket (9, 10) are stacked, wherein a plurality of fingers (17) protrude integrally from an exposed outer edge (16) of the metal support core (2) in order to allow the brush module (1) to be fixedly attached to a surrounding structure (37), wherein a plurality of axial pins (21, 22), which are guided through respective openings (20) in the metal support core (2) and each have a blind hole (23, 24), project integrally from a metal support core-side top surface (18, 19) of each intermediate plate (5, 6) and terminate at the end in openings (25, 26) in the other intermediate plate (6, 5), and wherein, when viewed from either the top side or the bottom side (27, 28) of the brush module (1), in each case a partial stack is formed by the overlapping elements of the brush support plate (7, 8), intermediate plate (5, 6), metal support core (2) and intermediate plate (6, 5), which partial stack is joined using connecting means (29) that project from an outer side (30, 31) of each brush support plate (7, 8), extend through openings (32, 33) in the brush support plate, and end in the blind holes (23, 24) in the axial pins (21, 22).
[French]
L'invention concerne un module de balai (1) pour l'alimentation en courant d'un rotor d'une machine d'entraînement électrique d'un véhicule automobile, ce module de balai comprenant un noyau de support métallique de dissipation de chaleur (2), sur chacune des surfaces de base (3, 4) duquel sont empilées une plaque intermédiaire électriquement isolante séparée (5, 6) et, sur chaque plaque intermédiaire, une plaque de support de balai électriquement conductrice séparée (7, 8) comprenant au moins une poche à balai (9, 10), une pluralité de doigts (17) faisant saillie d'un seul tenant à partir d'un bord externe exposé (16) du noyau de support métallique (2) afin de permettre au module de balai (1) d'être fixé à une structure environnante (37), une pluralité de broches axiales (21, 22), qui sont guidées à travers des ouvertures respectives (20) dans le noyau de support métallique (2) et qui comportent chacune un trou borgne (23, 24), faisant saillie d'un seul tenant à partir d'une surface supérieure (18, 19) du côté du noyau de support métallique de chaque plaque intermédiaire (5, 6) et se terminant à l'extrémité dans des ouvertures (25, 26) de l'autre plaque intermédiaire (6, 5), et, vu depuis le côté supérieur ou le côté inférieur (27, 28) du module de balai (1), dans chaque cas, un empilement partiel étant formé par les éléments superposés de la plaque de support de balai (7, 8), de la plaque intermédiaire (5, 6), du noyau de support métallique (2) et de la plaque intermédiaire (6, 5), cet empilement partiel étant relié à l'aide de moyens de liaison (29) qui font saillie à partir d'un côté externe (30, 31) de chaque plaque de support de balai (7, 8), s'étendent à travers des ouvertures (32, 33) dans la plaque de support de balai et se terminent dans les trous borgnes (23, 24) des broches axiales (21, 22).
