WO2024002445 - SELF-RELEASING LIFTING YOKE FOR WIND TURBINE BLADE INSTALLATIONS AND ASSOCIATED METHOD

National phase entry is expected:
Publication Number WO/2024/002445
Publication Date 04.01.2024
International Application No. PCT/DK2023/050156
International Filing Date 21.06.2023
Title [English] SELF-RELEASING LIFTING YOKE FOR WIND TURBINE BLADE INSTALLATIONS AND ASSOCIATED METHOD [French] FOURCHE DE LEVAGE À LIBÉRATION AUTOMATIQUE POUR INSTALLATIONS DE PALE D'ÉOLIENNE ET PROCÉDÉ ASSOCIÉ
Applicants ** VESTAS WIND SYSTEMS A/S Hedeager 42 8200 Aarhus N, DK
Inventors ** KOFMAN, Joris c/o Vestas Wind Systems A/S Hedeager 42 8200 Aarhus N, DK SØRENSEN, Jacob c/o Vestas Wind Systems A/S Hedeager 42 8200 Aarhus N, DK
Priority Data PA202270353  30.06.2022  DK

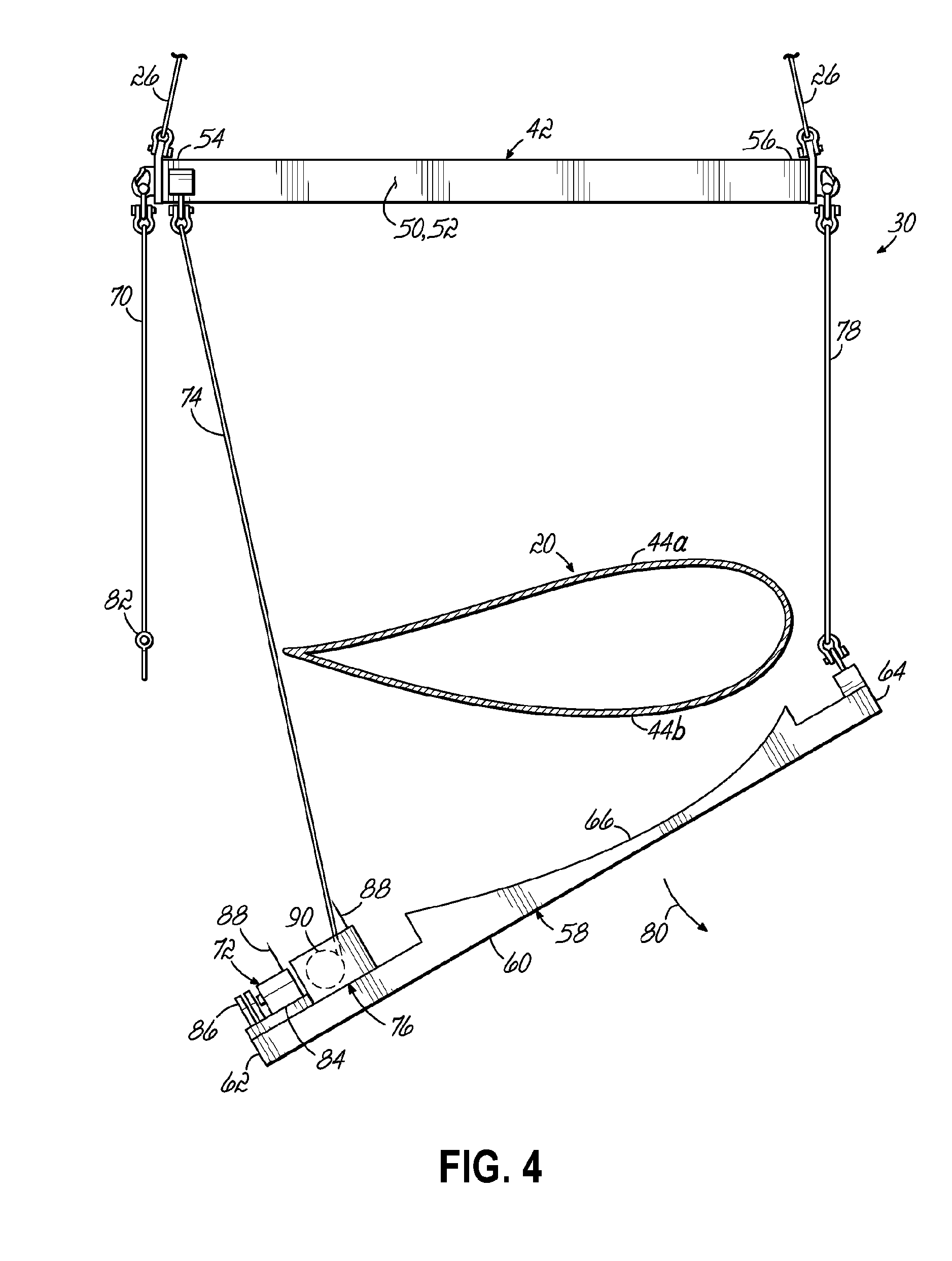

front page image
Application details
International Searching Authority
Translation

Recalculate

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country Stages Total
China Filing 1213
EPO Filing, Examination 6390
Japan Filing 571
South Korea Filing 578
USA Filing, Examination 2635
MasterCard Visa
Total: 11387
Abstract [English] A lifting yoke (30) supports and moves a wind turbine blade (20) during installation or service at a wind turbine (10). The lifting yoke (30) includes an elongate support beam (42) configured to be lifted and moved by a crane (32), a support element (96) connected to a first end (48) of the support beam (42), and a cradle support (58) connected to a second end (50) of the support beam (42). The support element (96) wraps around the blade (20) proximate a root end (22), while the cradle support (58) lifts and supports the blade (20) at a location between a center of gravity and a tip end (24) of the blade (20). The cradle support (58) includes a support bed (60) with an upper profiled surface (66) that contacts a downward-facing surface (44b) of the blade (20), and also includes a release device (72) and a brake device (76). The release device (72) disconnects one end (62) of the support bed (60) from the support beam (42) to allow the support bed (60) to pivot away from the blade (20), while the brake device (76) controls and slows the pivotal movement of the support bed (60) over a first portion of pivotal movement, thereby avoiding uncontrolled swinging that could impact the blade (20) again. The lifting yoke (30) is simplified in construction by having actively controlled elements only at the release device (72) and brake device (76), while providing improved lifting support for blades (20) that avoids localized points of high stress that can occur when lifting blades (20) with slings. [French] L'invention concerne une fourche de levage (30) qui supporte et déplace une pale d'éolienne (20) pendant l'installation ou une révision au niveau d'une éolienne (10). La fourche de levage (30) comprend une poutre de support allongée (42) conçue pour être soulevée et déplacée par une grue (32), un élément de support (96) relié à une première extrémité (48) de la poutre de support (42), et un support de berceau (58) relié à une seconde extrémité (50) de la poutre de support (42). L'élément de support (96) s'enroule autour de la pale (20) à proximité d'une extrémité de pied (22), tandis que le support de berceau (58) soulève et supporte la pale (20) à un emplacement entre un centre de gravité et une extrémité de pointe (24) de la pale (20). Le support de berceau (58) comprend un lit de support (60) avec une surface profilée supérieure (66) qui entre en contact avec une surface orientée vers le bas (44b) de la pale (20), et comprend également un dispositif de libération (72) et un dispositif de freinage (76). Le dispositif de libération (72) sépare une extrémité (62) du lit de support (60) de la poutre de support (42) pour permettre au lit de support (60) de pivoter à l'opposé de la pale (20), tandis que le dispositif de freinage (76) commande et ralentit le mouvement de pivotement du lit de support (60) sur une première partie de mouvement pivotant, ce qui permet d'éviter un balancement incontrôlé qui pourrait impacter à nouveau la pale (20). La fourche de levage (30) est simplifiée en construction en ayant des éléments commandés activement uniquement au niveau du dispositif de libération (72) et du dispositif de freinage (76), tout en fournissant un support de levage amélioré pour les pales (20) qui évite des points localisés de contrainte élevée qui peuvent se produire lorsque les pales sont levées (20) à l'aide d'élingues.
