WO2025082662 - BRENNKAMMER EINER GASTURBINE MIT OPTIMIERTER KÜHLUNG

National phase entry is expected:
Publication Number WO/2025/082662
Publication Date 24.04.2025
International Application No. PCT/EP2024/074390
International Filing Date 02.09.2024
Title [German] BRENNKAMMER EINER GASTURBINE MIT OPTIMIERTER KÜHLUNG [English] COMBUSTION CHAMBER OF A GAS TURBINE WITH OPTIMISED COOLING [French] CHAMBRE DE COMBUSTION D'UNE TURBINE À GAZ À REFROIDISSEMENT OPTIMISÉ
Applicants ** SIEMENS ENERGY GLOBAL GMBH & CO. KG Otto-Hahn-Ring 6 81739 München, DE
Inventors ** GRENDEL, Sabine Erzbergerstraße 41 46145 Oberhausen, DE KLUGE, Andre Hülstener Straße 83 48249 Dülmen, DE BÖTTCHER, Andreas Goethestrasse 3 40822 Mettmann, DE
Priority Data 102023210272.2  19.10.2023  DE
front page image
Application details
International Searching Authority
Translation

Recalculate

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country Stages Total
China Filing 924
EPO Filing, Examination 4661
Japan Filing 569
South Korea Filing 579
USA Filing, Examination 2635
+ Add country
MasterCard Visa
Total: 9368
QUOTE TO EMAIL ONLINE QUOTE

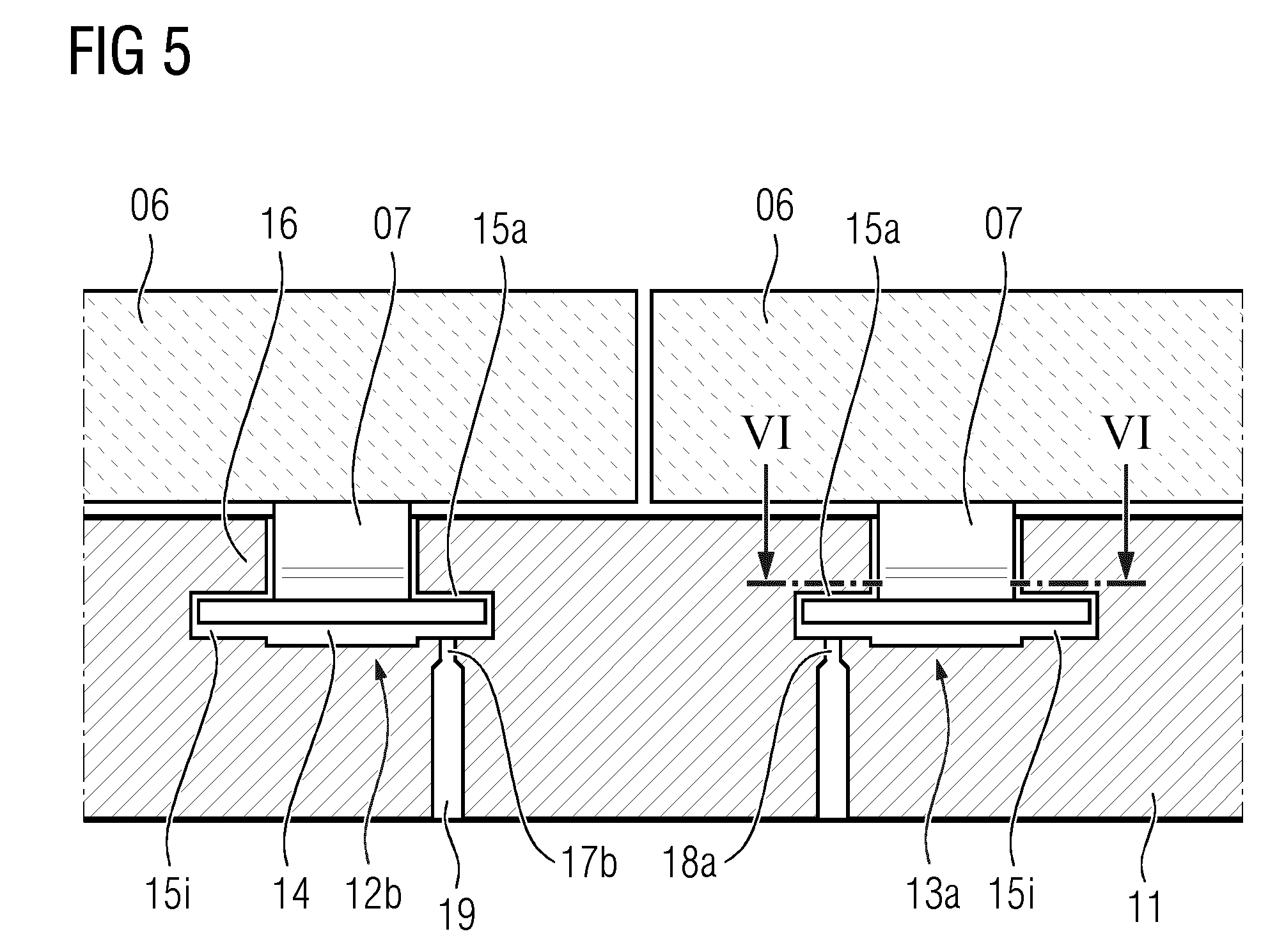

Abstract [German] Die Erfindung betrifft eine Brennkammer (01) einer Gasturbine umfassend eine Tragstruktur (11) auf der auf der Innenseite eine Mehrzahl Hitzeschildkacheln (06) mittels Steinhaltern (07) an Haltenuten (12a, 12b, 13a, 13b) befestigt sind. _Zur Kühlung der Tragstruktur (11) und der Steinhalter (07) sind in der Tragstruktur (11) Kühlluftbohrungen und Kühlluftöffnungen (17, 18a) vorhanden, wobei eine Optimierung durch eine außermittige Anordnung von Kühlluftöffnungen (17b, 18a) in den Haltenuten (12, 13) erzielt werden kann. [English] The invention relates to a combustion chamber (01) of a gas turbine comprising a support structure (11) on the inside of which a plurality of heat shield tiles (06) are fastened on holding grooves (12a, 12b, 13a, 13b) by means of stone holders (07). Cooling-air bores and cooling-air openings (17, 18a) are provided in the support structure (11) in order to cool the support structure (11) and the stone holders (07), wherein an optimisation can be achieved through an off-centre arrangement of cooling-air openings (17b, 18a) in the holding grooves (12, 13). [French] L'invention concerne une chambre de combustion (01) d'une turbine à gaz comprenant une structure support (11) à l'intérieur de laquelle une pluralité de dalles (06) de protection thermique sont fixées sur des rainures de maintien (12a, 12b, 13a, 13b) au moyen de supports en pierre (07). Des trous à air de refroidissement et des ouvertures à air de refroidissement (17, 18a) sont disposés dans la structure support (11) afin de refroidir la structure support (11) et les supports en pierre (07), une optimisation pouvant être obtenue par l'intermédiaire d'un agencement excentré d'ouvertures à air de refroidissement (17b, 18a) dans les rainures de maintien (12, 13).
