Publication Number
WO/2025/098848
Publication Date
15.05.2025
International Application No.
PCT/EP2024/080685
International Filing Date
30.10.2024
Title
[English]
ASSEMBLY FOR A MEDICAMENT DELIVERY DEVICE
[French]
ENSEMBLE POUR DISPOSITIF D'ADMINISTRATION DE MÉDICAMENT
Applicants **
SHL MEDICAL AG
Gubelstrasse 22, PO Box 7710
6302 Zug, CH
Inventors **
ZANDER, René
Gubelstrasse 22, PO Box 7710
6302 Zug, CH
DE SANTIAGO GINER, Núria
Maihofstrasse 70, 3rd
6006 Luzern, CH
Priority Data
23208855.9
09.11.2023
EP
×
Application details
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Abstract
[English]

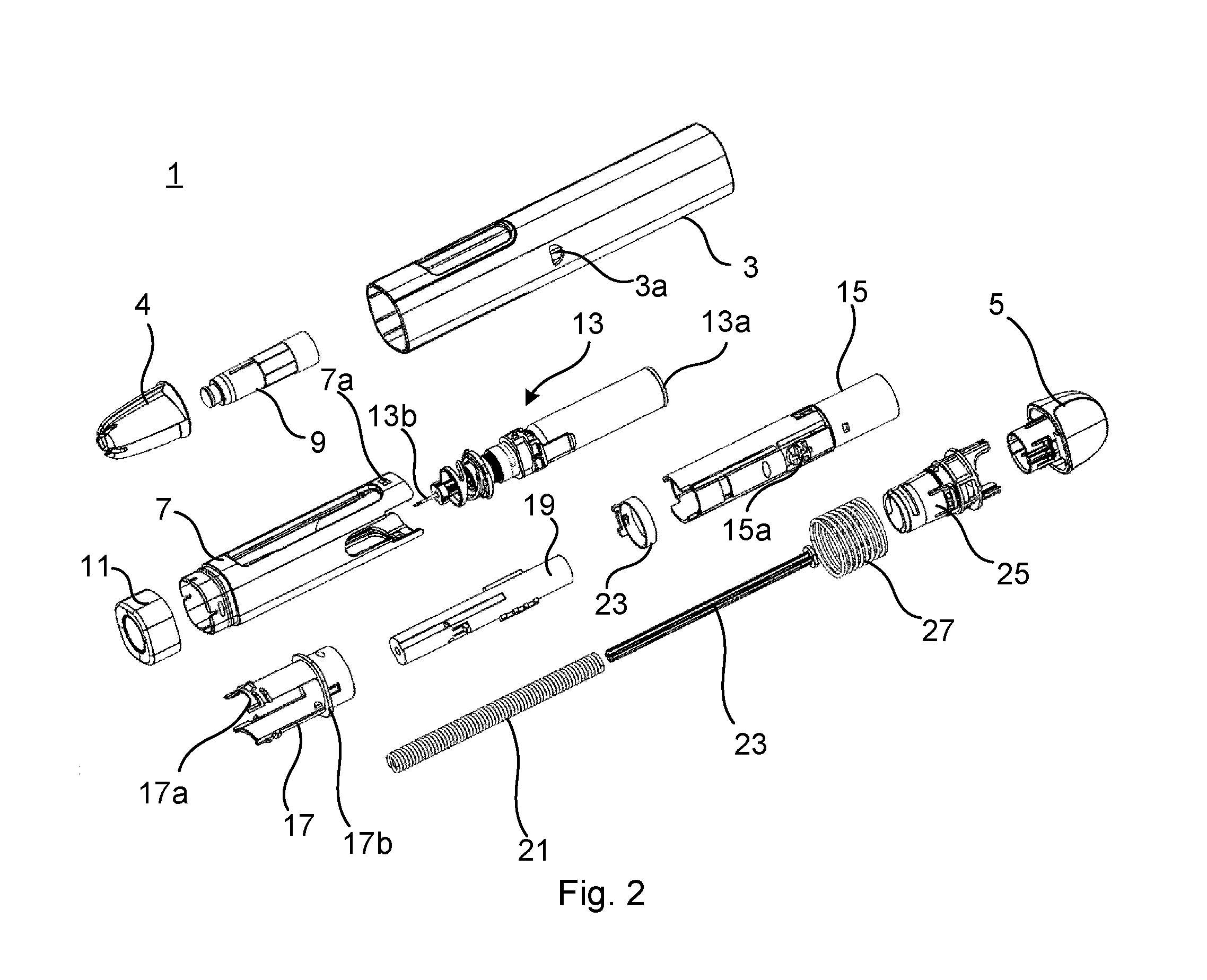

An assembly for a medicament delivery device (1), comprising: a plunger rod (19) having a longitudinal axis, the plunger rod (19) being axially biased in a first direction along the longitudinal axis, a delivery member cover (7) configured to move along the longitudinal axis, in the first direction from a first axial position to a second axial position, a shield link (17) axially biased in the first direction and engaging with the delivery member cover (7), such that axial movement of the delivery member cover (7) causes corresponding axial movement of the shield link (17), and a sleeve (15) arranged concentrically with and radially outside the plunger rod (19), wherein the plunger rod (19) and the sleeve (15) are engaged with a first snap connection when the delivery member cover (7) is in the first axial position, fixating the plunger rod (19) axially relative to the sleeve (15), wherein the shield link (17) has a radially inwards extending protrusion (17e) which cooperates with the first snap connection between the plunger rod (19) and the sleeve (15) when the delivery member cover (7) is moved from the first axial position to the second axial position, causing the plunger rod (19) to disengage from the sleeve (15) and to move a first distance in the first direction, and wherein the plunger rod (19) is configured to engage with the sleeve (15) with a second snap connection when the plunger rod (19) has moved the first distance.
[French]
La présente invention concerne un ensemble pour un dispositif d'administration de médicament (1), comprenant une tige de piston (19) ayant un axe longitudinal, la tige de piston (19) étant sollicitée axialement dans une première direction le long de l'axe longitudinal, un couvercle d'élément d'administration (7) conçu pour se déplacer le long de l'axe longitudinal, dans la première direction, d'une première position axiale à une seconde position axiale, une liaison de protection (17) sollicitée axialement dans la première direction et venant en prise avec le couvercle d'élément d'administration (7), de façon qu'un mouvement axial du couvercle d'élément d'administration (7) provoque un mouvement axial correspondant de la liaison de protection (17), et un manchon (15) agencé de manière concentrique à et radialement à l'extérieur de la tige de piston (19), la tige de piston (19) et le manchon (15) étant en prise avec une première liaison par encliquetage lorsque le couvercle d'élément d'administration (7) est dans la première position axiale, fixant la tige de piston (19) axialement par rapport au manchon (15), la liaison de protection (17) présentant une saillie s'étendant radialement vers l'intérieur (17e) qui coopère avec la première liaison par encliquetage entre la tige de piston (19) et le manchon (15) lorsque le couvercle d'élément d'administration (7) est déplacé de la première position axiale à la seconde position axiale, amenant la tige de piston (19) à se dégager du manchon (15) et à se déplacer sur une première distance dans la première direction, et la tige de piston (19) étant conçue pour venir en prise avec le manchon (15) avec une seconde liaison par encliquetage lorsque la tige de piston (19) s'est déplacé sur la première distance.
