Publication Number
WO/2025/119808
Publication Date
12.06.2025
International Application No.
PCT/EP2024/084241
International Filing Date
02.12.2024
Title
[German]
HAUSHALTSGERÄTE-AUSZUGSSYSTEM, HAUSHALTSGERÄT DAMIT UND VERFAHREN ZUM POSITIONIEREN
[English]
DOMESTIC-APPLIANCE PULL-OUT SYSTEM, DOMESTIC APPLIANCE THEREWITH AND POSITIONING METHOD
[French]
SYSTÈME DE RÉTRACTION D'APPAREIL MÉNAGER, APPAREIL MÉNAGER DOTÉ DE CELUI-CI ET PROCÉDÉ DE POSITIONNEMENT
Applicants **
BSH HAUSGERÄTE GMBH
Carl-Wery-Str. 34
81739 München, DE
Inventors **
SCHALL, Rudolf
Hochstatt 27
76646 Bruchsal, DE
SICKERT, Kerstin
Diedelsheimerstr. 24
75015 Bretten, DE
LENZ, Andrea
Albert-Einstein-Strasse 54
75015 Bretten, DE
Priority Data
102023212157.3
04.12.2023
DE
×
Application details
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Abstract
[German]
Die Erfindung betrifft ein Haushaltsgeräte-Auszugssystem (4, 5), aufweisend mindestens eine Teleskopschiene (5, 5A, 5B) mit einem gerätefesten Teil (15, 21) und einem diesbe züglich ausziehbaren, beweglichen Teil (16), wobei der gerätefeste Teil (15, 21) und der bewegliche Teil (16) gegeneinander eine einem stärker zusammengeschobenen Zustand entsprechende erste Endstellung, eine einem stärker auseinandergezogenen Zustand entsprechende zweite Raststellung und mindestens eine zwischen der ersten Endstellung und der zweiten Raststellung liegende dritte Raststellung aufweisen, wobei an dem gerä tefesten Teil (15, 21) oder an dem beweglichen Teil (16) ein in Richtung des jeweils ande ren Teils (16; 15, 21) vorstehendes Rastvorsprungselement (17) befestigt ist, in einem Pfad des Rastvorsprungselements (17) in Bezug auf das andere Teil zwischen der ersten und der zweiten Stellung an dem anderen Teil (16; 15, 21) mindestens ein in eine Aus sparung (20) eingelassenes Rastaufnahmeelement (18, 22) vorhanden ist, in welches das Rastvorsprungselement (17) in der dritten Raststellung lösbar einrastbar ist.
[English]

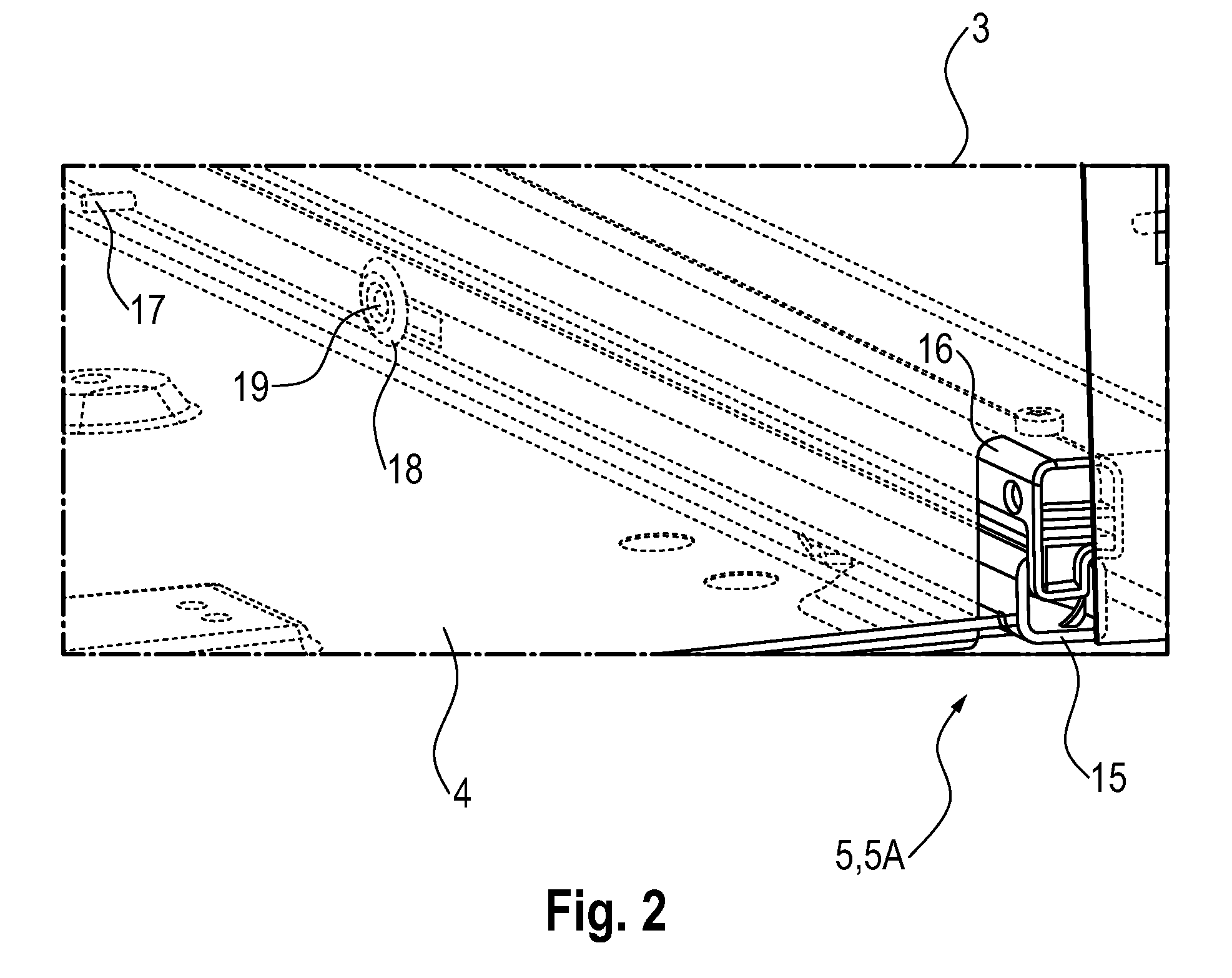

The invention relates to a domestic-appliance pull-out system (4, 5) having at least one telescopic rail (5, 5A, 5B) with an appliance-mounted part (15, 21) and a movable part (16), which can be pulled out in relation to the latter, wherein the appliance-mounted part (15, 21) and the movable part (16) assume in relation to one another a first, end position, which corresponds to a state in which they have been pushed together to a relatively great extent, a second, latching position, which corresponds to a state in which they have been pulled out from one another to a relatively great extent, and at least a third, latching position, which is located between the first, end position and the second, latching position, wherein a projecting latch element (17) is fastened on the appliance-mounted part (15, 21) or the movable part (16), the projecting latch element protruding in the direction of the other part (16; 15, 21) in each case, and, in a path of the projecting latch element (17) in relation to the other part between the first and the second positions, at least one latch-receiving element (20) is present on the other part (16; 15, 21), the latch-receiving element being recessed into an aperture (20) and it being possible for the projecting latch element (17) to be releasably latched into the latch-receiving element in the third, latching position.
[French]
L'invention concerne un système de rétraction d'appareil ménager (4, 5) ayant au moins un rail télescopique (5, 5A, 5B) avec une partie montée sur appareil (15, 21) et une partie mobile (16), qui peut être retirée par rapport à cette dernière. La partie montée sur appareil (15, 21) et la partie mobile (16) adoptent l'une par rapport à l'autre une première position finale, qui correspond à un état dans lequel elles ont été poussées ensemble dans une mesure relativement grande, une deuxième position de verrouillage, qui correspond à un état dans lequel elles ont été retirées l'une de l'autre dans une mesure relativement grande, et au moins une troisième position de verrouillage, qui est située entre une première position finale et la deuxième position de verrouillage. Un élément de verrou en saillie (17) est fixé sur la partie montée sur appareil (15, 21) ou la partie mobile (16), l'élément de verrou en saillie faisant saillie dans la direction de l'autre partie (16 ; 15, 21) dans chaque cas, et, dans un trajet de l'élément de verrou en saillie (17) par rapport à l'autre partie entre les première et deuxième positions, au moins un élément de réception de verrou (20) est présent sur l'autre partie (16 ; 15, 21), l'élément de réception de verrou étant évidé dans une ouverture (20) et il est possible que l'élément de verrou en saillie (17) soit verrouillé de manière libérable dans l'élément de réception de verrou dans la troisième position de verrouillage.
